Catálogo Manipulador Telescópico TL642 Caterpillar

O Manipulador Telescópico TL642 Caterpillar é uma máquina robusta e versátil, ideal para setores como construção, agricultura e mineração. Com um motor potente e um sistema hidráulico avançado, o TL642 oferece desempenho excepcional, garantindo produtividade e confiabilidade.

Com uma capacidade de carga impressionante e um alcance telescópico significativo, o TL642 é perfeito para movimentação de materiais em diferentes alturas e distâncias. A versatilidade é ampliada pela compatibilidade com diversos acessórios, tornando-o essencial para várias aplicações.

Pensando nisso, a Superbid trouxe o catálogo completo dessa máquina para você saber um pouco mais e entender melhor a sua operação no dia a dia. Continue a leitura para saber mais sobre o assunto.

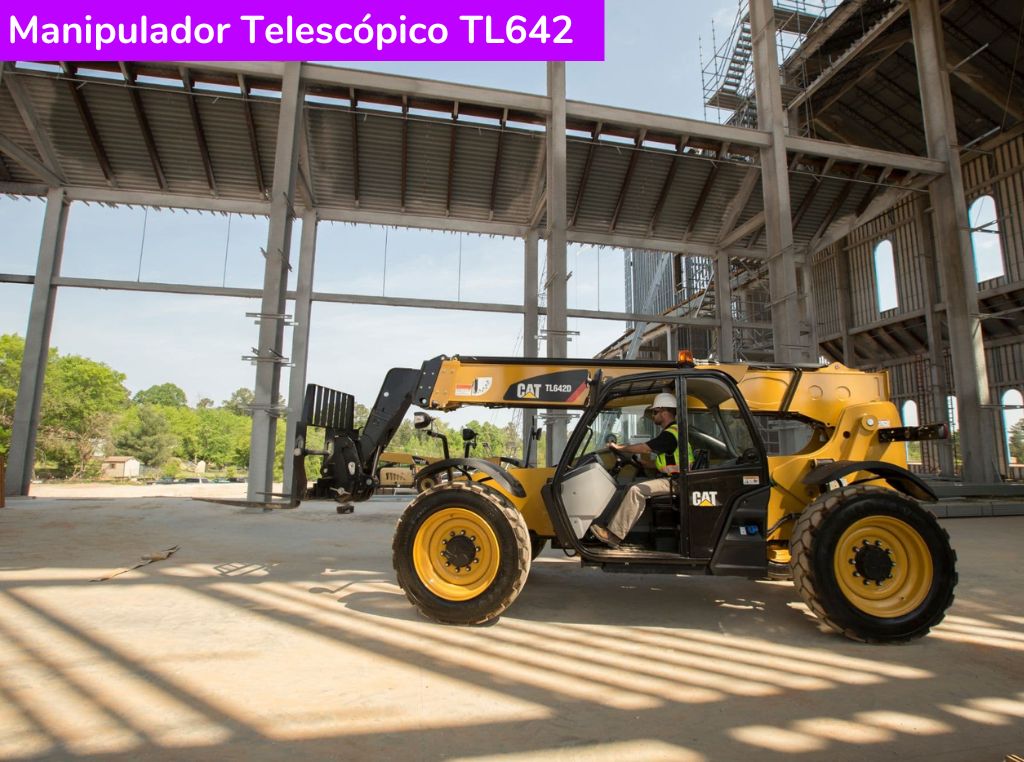

Manipulador Telescópico TL642 Caterpillar

O Manipulador Telescópico TL642 Caterpillar é uma solução robusta e versátil projetada para atender às necessidades de diferentes setores, como construção, agricultura, mineração e logística. Reconhecido pela sua eficiência, potência e confiabilidade, o TL642 se destaca pela capacidade de manusear cargas pesadas com precisão e segurança em uma variedade de terrenos e condições operacionais.

Equipado com um motor potente e um sistema hidráulico avançado, o TL642 oferece um desempenho excepcional, garantindo máxima produtividade e minimizando o tempo de inatividade. Seu design ergonômico proporciona conforto ao operador, com controles intuitivos e uma cabine espaçosa que melhora a visibilidade e reduz a fadiga durante longas horas de trabalho.

Com uma capacidade de carga impressionante e um alcance telescópico significativo, o TL642 é ideal para operações que exigem a movimentação de materiais em altura e distância. Além disso, sua versatilidade é ampliada pela compatibilidade com uma ampla gama de acessórios e implementos, tornando-o um equipamento indispensável para diversas aplicações.

A Caterpillar, líder mundial em equipamentos de construção e mineração, assegura que cada detalhe do TL642 seja meticulosamente projetado e rigorosamente testado para garantir a durabilidade e a eficiência que você espera de uma máquina Caterpillar. Escolher o Manipulador Telescópico TL642 é investir em tecnologia de ponta e performance superior para suas operações.

Especificações do Manipulador Telescópico TL642 Caterpillar

O Manipulador Telescópico TL642 Caterpillar é projetado para oferecer desempenho excepcional, durabilidade e versatilidade. Nesta seção, apresentamos as especificações detalhadas deste equipamento robusto, incluindo informações sobre o motor, peso operacional, capacidades de carga, dimensões, sistema hidráulico e muito mais.

Essas especificações fornecem uma visão abrangente das capacidades do TL642, destacando seus componentes de alta qualidade e recursos avançados que garantem eficiência e segurança em diversas aplicações.

Motor

• Modelo do Motor: Cat® C3.6L
• Potência Bruta – Básica: 73.7 HP
• Nota: Atende aos padrões de emissão U.S. EPA Tier 4 Final.

Pesos

• Peso Operacional: 22,002 lb

Especificações Operacionais

• Capacidade de Carga Nominal: 6,500 lb
• Altura Máxima de Elevação: 42 ft
• Alcance Máximo Frontal: 30 ft
• Velocidade Máxima de Deslocamento: 19 mile/h
• Força de Tração – Carregado: 20,670 lbf
• Raio de Curvatura – Sobre Pneus: 12 ft
• Nivelamento do Chassi: 10°
• Capacidade na Altura Máxima: 6,500 lb
• Capacidade no Alcance Máximo: 700 lb

Dimensões

• Altura: 8 ft
• Largura: 8 ft
• Distância entre Eixos: 11.25 ft
• Comprimento – Face do Garfo: 18.5 ft
• Distância do Solo: 17 in
• Raio de Curvatura – Sobre Pneus: 12 ft

Pneus Manipulador Telescópico TL642

• Padrão: 370/75-28 Duraforce Air
• Opcionais:
  • 370/75-28 Duraforce Foam Fill
  • 315/95-28 Telemaster Solid
  • 13.00-24 16PR Air
  • 13.00-24 12PR Foam
  • 370/75-28 Non-Marking Air
  • 370/75-28 Non-Marking Foam

Sistema Hidráulico

• Bomba de Engrenagem: Seção Única
• Pressão Hidráulica Auxiliar: 3,481 psi
• Fluxo Hidráulico Auxiliar: 18 gal/min

Capacidades de Reabastecimento de Serviço

• Tanque de Combustível: 38.3 gal (US)
• Sistema Hidráulico: 42 gal (US)

Desempenho do Braço

• Elevação do Braço: 15 s
• Descida do Braço: 10.3 s
• Tele In: 9.5 s
• Tele Out: 16.3 s

Sistema de Freios

• Freios de Estacionamento: Disco úmido, liberado hidraulicamente com mola no eixo dianteiro
• Freios de Serviço: Freios de disco úmido internos nos eixos dianteiro e traseiro

Eixos

• Tipo (1): Eixos planetários montados em trunnion com direção de 55 graus.
• Tipo (2): Diferencial de deslizamento limitado de alta polarização no eixo dianteiro.

Ferramentas de Trabalho Manipulador Telescópico TL642

• Carregadores – Posição de Garfo Dupla: 50 in
• Garfos de Palete – Opção 2: [2] 1220 mm, 60 mm × 100 mm ([2] 48 in, 2.36 in × 4 in)
• Garfos de Palete – Opção 3: [2] 1829 mm, 60 mm × 150 mm ([2] 72 in, 2.36 in × 6 in)
• Garfos de Palete – Opção 1: [2] 1220 mm, 60 mm × 125 mm ([2] 48 in, 2.36 in × 5 in)
• Garfos de Cubagem: [2] 1220 mm, 50 mm × 50 mm ([2] 48 in, 2 in × 2 in)
• Carregadores – Inclinação Padrão: 50 in
• Carregadores – Deslocamento Lateral: 50 in
• Carregadores – Giro: 100°, 1829 mm, Capacidade de 2948 kg, 2268 kg Girado (100°, 72 in, Capacidade de 6,500 lb, 5,000 lb Girado)
• Garfos de Madeira – Opção 1: [2] 1525 mm, 45 mm × 180 mm ([2] 60 in, 1.75 in × 7 in)

Velocidades de Transmissão

• Avanço: 4 velocidades
• Ré: 3 velocidades

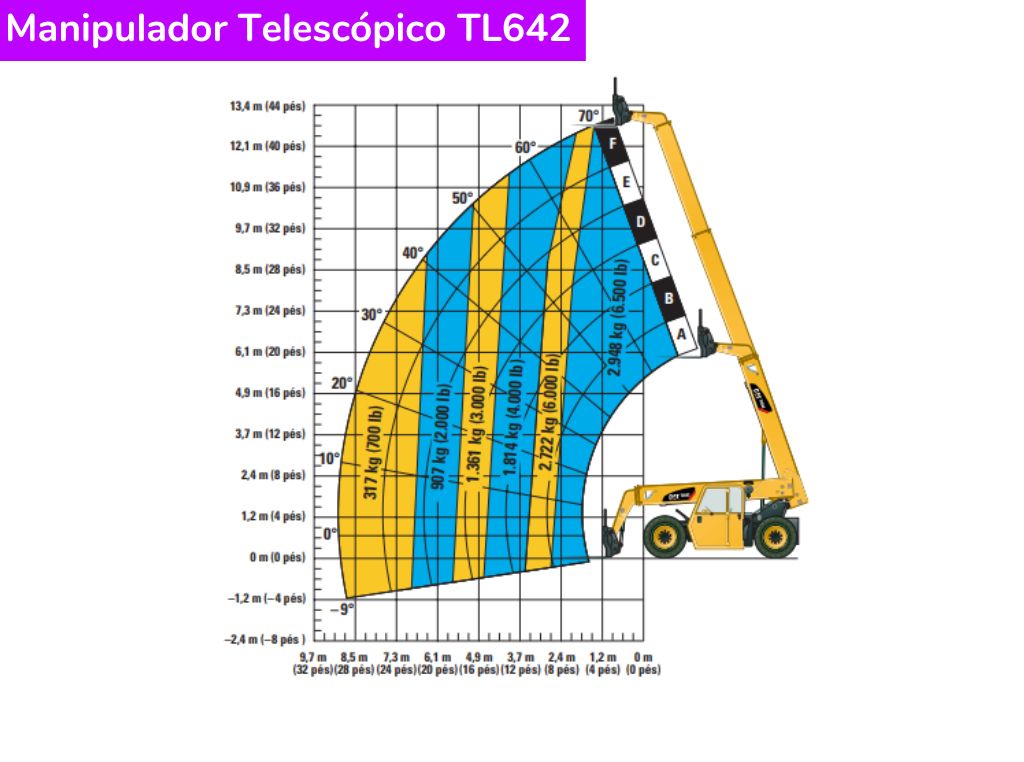

Tabela de carga e dimensões Manipulador Telescópico TL642

Equipamento Padrão do TL642

• Braço Telescópico: Indicador de ângulo do braço
• Elétrico: Alternador de 60 amp, 12 volts; Bateria de 12 volts, 1000 CCA; Buzina; Alarme de ré
• Estação do Operador: Canopy, ROPS/FOPS; Joystick eletrônico único; Apoio para o pulso do joystick ajustável; Degrau baixo, barras de apoio para fácil entrada; Assento – vinil, suspensão com logo da Cat; Volante com botão de rotação; Tapete de chão – pesado; Espelho retrovisor esquerdo traseiro; Porta de serviço, filtro de admissão de ar da cabine, enchimento de combustível, enchimento hidráulico, indicador de nível, painel de fusíveis e enchimento de lavador; Instrumentos – voltímetro, horímetro, manômetro de pressão do óleo do motor, indicador de temperatura da água. Todos os medidores protegidos por tampa de acrílico transparente; Freio de estacionamento com luz indicadora; Volante com logo da Cat; Chaves e trancas Cat; Freios – disco úmido de serviço
• Trem de Força: Motor, Cat® C3.6L (73.7 hp); Auxiliar térmico de partida; Transmissão, 4 velocidades para frente, 3 para ré; Filtros, mangueiras e acoplamentos Cat; Eixos – Dana; Direção – 4 rodas; Freio de estacionamento com luz indicadora; Tração – 4 rodas
• Estrutura: Chassi, nivelamento do chassi até 10 graus ao operar em terreno irregular; Acoplador IT Cat
• Anticongelante: Refrigerante – Anticongelante, mistura 50/50
• Pneus: Pneus – 370/75-28 Duraforce Air
• Outros Equipamentos: Pontos integrados de elevação e amarração; Pintura padrão na cor Cat; Hidráulica auxiliar para acessórios auxiliares (uma função)

Equipamento Opcional do TL642

• Braço Telescópico: Acoplador Hidráulico IT (inclui elétrica auxiliar)
• Elétrico: Grupo de luzes de trabalho: 2 faróis montados na cabine – 2 dianteiros, 1 traseiro; 1 luz de ré; 2 luzes montadas no braço, 1 farol giratório; Aquecedor do bloco do motor; Aquecedor – cabine aberta; Grupo de luzes de estrada – faróis, luzes de freio, sinalizadores de direção
• Estação do Operador: Ar condicionado; Hidráulica auxiliar para ferramentas hidráulicas (uma função); Joystick único – com interruptor basculante; EROPS – fechamento da cabine (porta, janelas de vidro de segurança, limpador de para-brisa frontal, aquecedor e ventilador desembaçador); Limpador do teto solar; Proteção para tijolos – superior e frontal.
• Pneus: Pneus – 13.00-24 12PR Foam; Pneus – 13.00-24 16PR Air; Pneus – 370/75-28 Duraforce Foam Fill; Pneus – 370/75-28 Non-Marking Air; Pneus – 315/95-28 Telemaster Solid
• Outros Equipamentos: Para-lamas; Gancho de reboque – tipo Pintle; Gancho Instantâneo – capacidade de 4000 lb, guincho montado na cabeça do braço; Estabilizadores; Pacote ártico – inclui: arranque de 2400 AMP, aquecedor do reservatório hidráulico de 1000 watts, aquecedor do cárter do motor de 500 watts, baterias de gel de manutenção dupla e 1375 CCA, manta de aquecimento de bateria de 160 watts, aquecedor de bloco do motor de 1000 watts
• Ferramentas de Trabalho: Plataforma de Trabalho Acessível – 8 ft x 4 ft; capacidade máxima de 1000 (disponível na fábrica); Carregador – deslocamento lateral, 50 in (disponível na fábrica); Gancho de elevação – montado no garfo (disponível na fábrica); Vassoura de Treliça; Carregador – inclinação padrão, 50 in (disponível na fábrica); Carregador – inclinação ampla, 72 in (disponível na fábrica); Carregador – rotação padrão, 50 in (disponível na fábrica); Carregador – giro, 72 in, 100 graus, capacidade de 6000 lb, 5000 lb girado (disponível na fábrica); Garfos de Palete – dois de 60 in, 2 in x 6 in, capacidade por par 6600 lb (disponível na fábrica); Garfos de Palete – dois de 48 in, 2.36 in x 4 in, capacidade por par 6600 lb (disponível na fábrica); Garfos de Cubagem – dois de 48 in, 2 in x 2 in, capacidade por par 3800 lb (disponível na fábrica); Balde – Propósito Geral 1.3 Cu. Yd.; Balde – Manuseio de Materiais 1.95 Cu. Yd.; Balde – Multiuso, 1.3 Cu. Yd.

Dados importantes sobre o Manipulador Telescópico TL 642 Caterpillar

As capacidades de elevação são indicadas com a máquina equipada com portador e garfos para paletes. A máquina precisa estar nivelada sobre uma superfície firme com pneus sem danos e corretamente inflados.

• As especificações e estabilidade da máquina são baseadas na capacidade de levantamento nominal em ângulos e comprimento específicos da lança. (Se as especificações forem críticas, a aplicação proposta deve ser discutida com o seu revendedor.)
• NÃO exceda as capacidades nominais de elevação de cargas, pois podem resultar condições instáveis e perigosas para a máquina.
• NÃO incline a máquina para a frente para determinar a carga permissível.

Use somente acessórios aprovados JLG com tabelas de modelo correto de manipulador de material/ capacidades de carga exibidas na cabine do operador. A OSHA requer que todos os operadores de empilhadeiras de terrenos ruins sejam treinados de acordo com a OSHA 29 CFR 1910.178 (1).

Devido às melhorias contínuas do produto, podem ser feitas mudanças nas especificações da máquina e/ou do equipamento sem aviso prévio. Esta máquina atende ou excede as especificações ANSI/ITSDF B56.6-2005 como originalmente fabricada para as aplicações pretendidas.
