Catálogo Compactador Vibratório de Solo CS 56B Caterpillar

O Compactador Vibratório de Solo CS 56B da Caterpillar oferece uma combinação inigualável de produtividade de classe mundial e conforto excepcional para o operador. Uma máquina incrível que a Superbid traz para você conferir tudo o que ela tem de melhor.

Projetado para atender às demandas mais rigorosas da construção, o CS56B destaca-se pela sua capacidade de compactação eficiente e desempenho superior em uma variedade de aplicações de solo.

Com tecnologia avançada e controles intuitivos, esta máquina garante resultados consistentes e de alta qualidade, aumentando a produtividade no canteiro de obras.

Continue a leitura do conteúdo para conferir o catálogo completo do Compactador Vibratório de Solo CS 56B Caterpillar.

Entenda sobre o Compactador Vibratório de Solo CS 56B Caterpillar

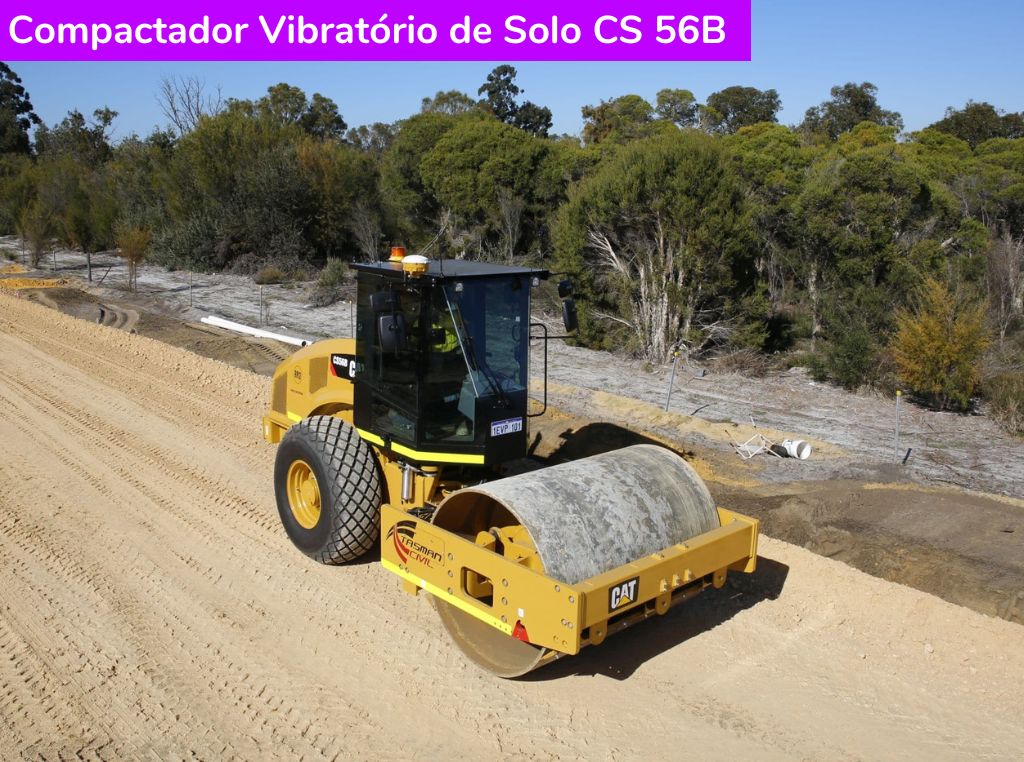

O Cat® CS56B possui um cilindro liso e é ideal para aplicações em solo granular ou em solo coesivo com o uso de um kit de revestimento de patas opcional.

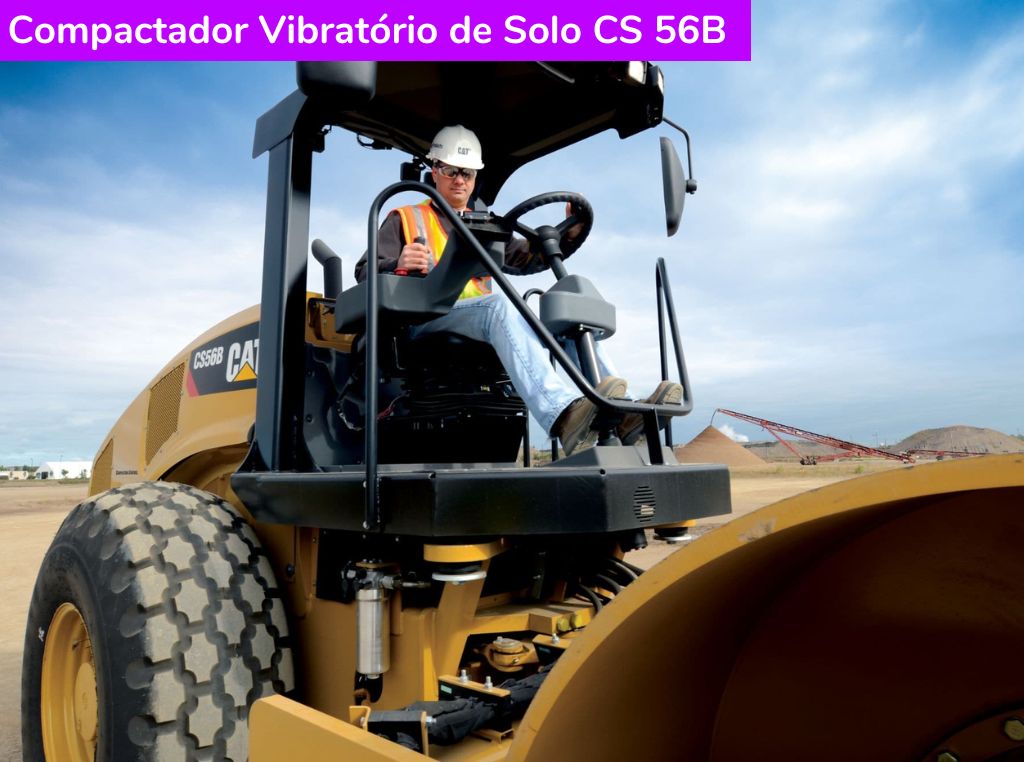

Estação do Operador Confortável e Ergonômica

• Apresenta assento giratório com display LCD multifuncional integrado e console de controle.
• Visibilidade excepcional para a frente e para a traseira da máquina.
• Níveis baixos de ruído e vibração para maior conforto do operador e produtividade.

Sistema de Propulsão Excepcional Compactador Vibratório de Solo CS 56B Caterpillar

• Desenvolvido em torno do exclusivo sistema de propulsão de bomba dupla Cat, duas bombas fornecem fluxo dedicado separado para o motor de acionamento do cilindro e motor do eixo traseiro para excepcional capacidade de inclinação e tração para frente e para trás.
• O controle eletrônico de propulsão proporciona um controle mais preciso da máquina.

Praticamente Livre de Manutenção

• Mancais de articulação sem necessidade de manutenção.
• Intervalos de manutenção estendidos para o sistema vibratório e sistema hidráulico, proporcionando mais tempo de operação e menores custos de manutenção.

Desempenho de Compactação Aprimorado

• Maior peso no cilindro e maior amplitude.
• O controle automatizado de velocidade e as funções do sistema vibratório facilitam a garantia de uma compactação consistente e de alta qualidade.

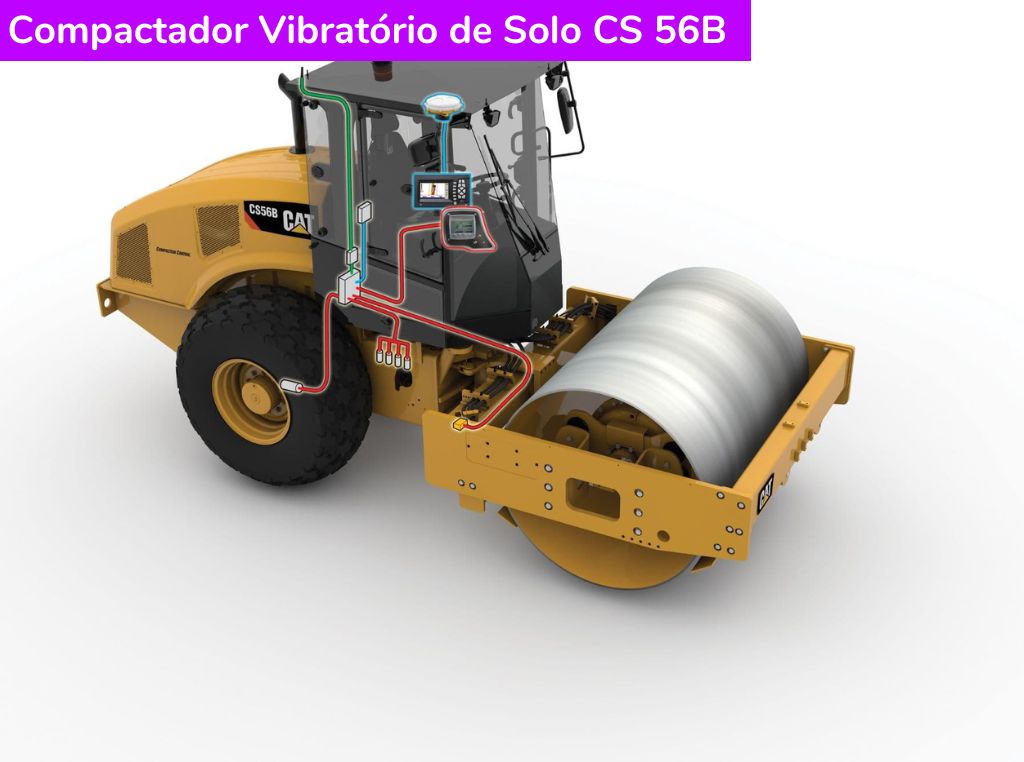

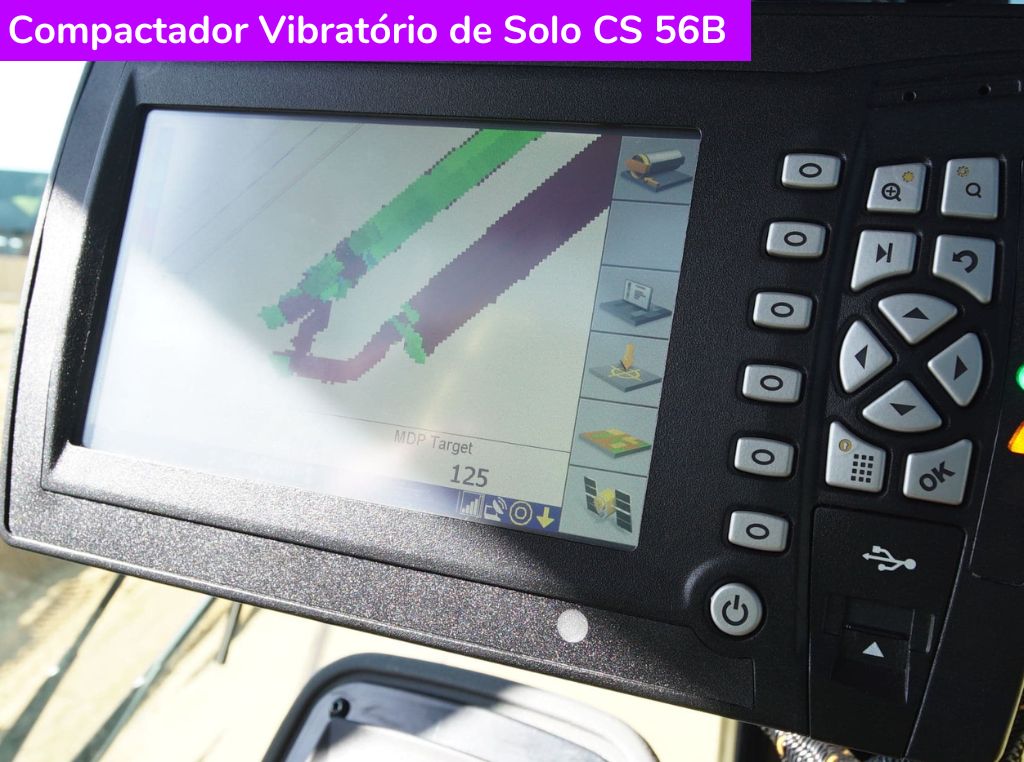

Controle de Compactação Cat

• Ajuda o operador a determinar quando a compactação foi concluída de acordo com as especificações para maior produtividade e qualidade uniforme de compactação.
• Tecnologias de medição baseadas em acelerômetro (CMV) e exclusiva Máquina Drive Power (MDP) disponíveis.

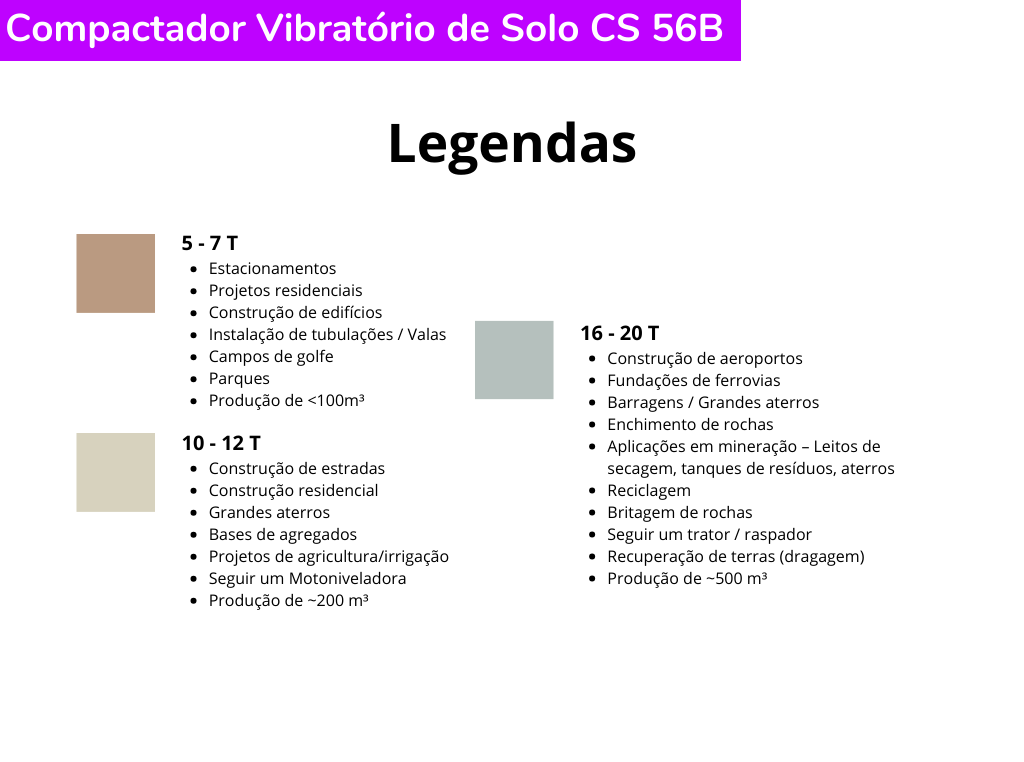

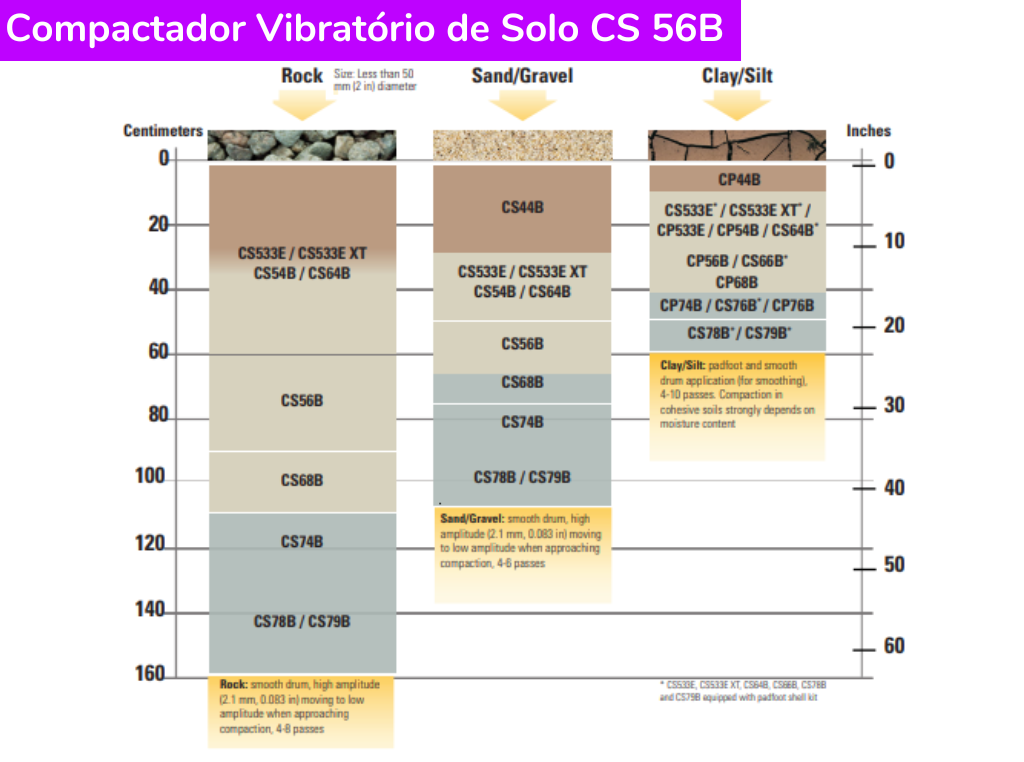

Guia de seleção de Compactador Vibratório de Solo CS 56B Caterpillar

Especificações técnicas Compactador Vibratório de Solo CS 56B Caterpillar

Motor

Motor – Trem de Força	Especificações
Modelo do Motor	Cat C7.1
Emissões Globais	US EPA Tier 3 / EU Stage IIIA
Potência Bruta ISO 14396	116,1 kW / 155,7 hp
Deslocamento	7,01 L / 428 in³
Curso	135 mm / 5,31 in
Diâmetro	105 mm / 4,1 in
Velocidade Máxima de Deslocamento (Frente ou Ré)	11,4 km/h / 7 mph
Teórica Capacidade de Vencimento de Rampas, sem vibração	57%

Pesos

Pesos	Especificações
Peso Operacional c/ plataforma aberta	10.970 kg / 24.185 lb
Peso Operacional c/ toldo de aço	11.065 kg / 24.394 lb
Peso Operacional c/ capota ROPS/FOPS	11.235 kg / 24.769 lb
Peso Operacional c/ cabine ROPS/FOPS	11.555 kg / 25.474 lb
Peso no Tambor c/ plataforma aberta	6.135 kg / 13.525 lb
Peso no Tambor c/ toldo de aço	6.165 kg / 13.592 lb
Peso no Tambor c/ capota ROPS/FOPS	6.220 kg / 13.713 lb
Peso no Tambor c/ cabine ROPS/FOPS	6.355 kg / 14.010 lb
Peso Adicional com
Kit de Carcaça Oval de Pés Apontados	1730 kg / 3841 lb
Kit de Carcaça Quadrada de Pés Apontados	1880 kg / 4715 lb
Lâmina Niveladora	620 kg / 1373 lb

Especificações do sistema vibratório

Frequência	Especificações
Padrão	30,5 Hz
	1830 vpm
Durante a Operação em Modo Eco	27,7 Hz
	1665 vpm
Frequência Variável Opcional	23,3-30,5 Hz
	1400-1830 vpm
Amplitude Nominal a 30,5 Hz (1830 vpm)
Alta	2,1 mm
	0,083 in
Baixa	0,98 mm
	0,039 in
Força Centrífuga a 30,5 Hz (1830 vpm)
Máxima	301 kN
	67.600 lb
Mínima	141 kN
	31.670 lb
Carga Linear Estática
c/ plataforma aberta	28,7 kg/cm
	161 lbs/in
c/ toldo de aço	28,9 kg/cm
	161,8 lbs/in
c/ capota ROPS/FOPS	29,1 kg/cm
	163,3 lbs/in
c/ cabine ROPS/FOPS	29,8 kg/cm
	166,8 lbs/in

Capacidades de recarga de serviço

Capacidades	Especificações
Tanque de Combustível, capacidade total	242 L
	64 gal
Sistema de Resfriamento	27,9 L
	7,4 gal
Óleo do Motor c/ Filtro	17,4 L
	4,6 gal
Carcaças de Peso Excêntrico (Combinadas)	26 L
	6,9 gal
Eixo e Transmissão Final	18 L
	4,8 gal
Tanque Hidráulico (reabastecimento de serviço)	50 L
	13,2 gal

A capacidade de vencer rampas pode variar com base nas condições do local e na configuração da máquina. Consulte o Manual de Operação e Manutenção para mais informações.

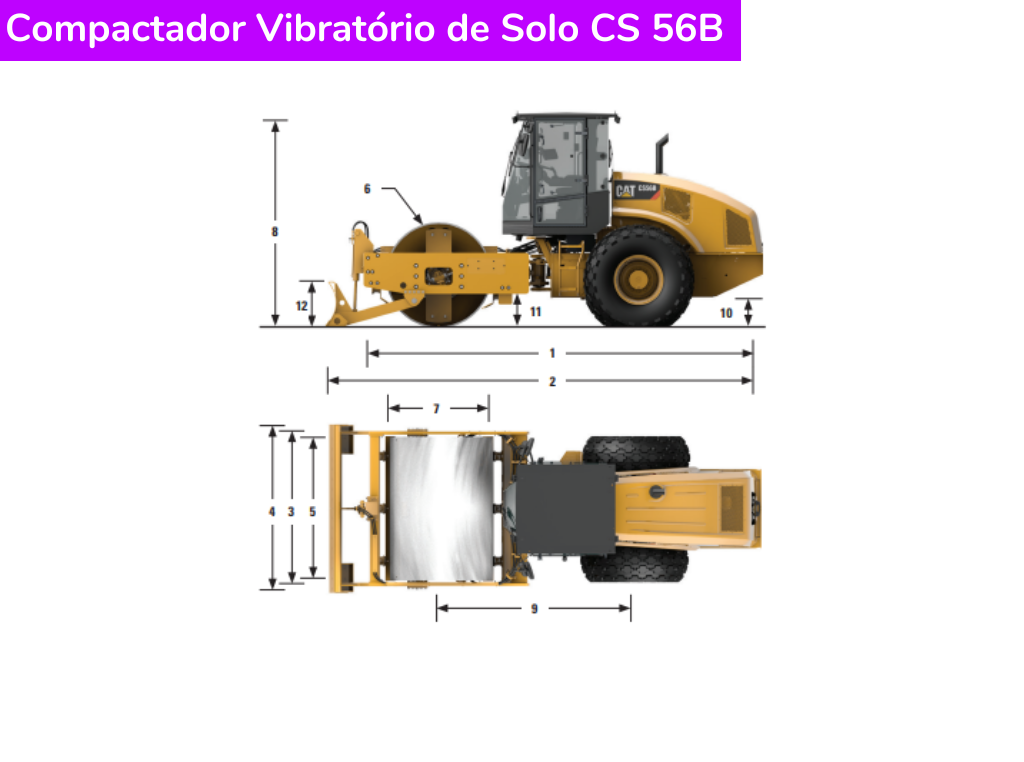

Dimensões Compactador Vibratório de Solo CS 56B Caterpillar

Dimensões	Especificações
Comprimento Total	5,86 m
	19,2 ft
Comprimento Total c/ Lâmina de Nivelamento Opcional	6,4 m
	20,9 ft
Largura Total	2,30 m
	7,53 ft
Largura Total c/ Lâmina de Nivelamento Opcional	2,5 m
	8,25 ft
Largura do Tambor	2134 mm
	84 in
Espessura da Carcaça do Tambor	30 mm
	1,18 in
Diâmetro do Tambor	1534 mm
	60,4 in
Altura Total	3,11 m
	10,2 ft
Distância entre Eixos	2,9 m
	9,5 ft
Altura do Solo	442 mm
	17,4 in
Altura do Meio-fio	494 mm
	19,3 in
Altura da Lâmina de Nivelamento Opcional	688 mm
	27,1 in
Raio de Viragem Interno	3,68 m
	12,07 ft
Ângulo de Articulação do Engate	34°
Ângulo de Oscilação do Engate	15°

Especificações opcionais do kit Padfoot Shell

• Número de Pads: 120
• Altura do Pad (pads ovais): 90 mm (3.5 in)
• Área da Face do Pad (pads ovais): 63.5 cm² (9.8 in²)
• Altura do Pad (pads quadrados opcionais): 90 mm (3.5 in)
• Área da Face do Pad (pads quadrados opcionais): 123 cm² (19.1 in²)
• Número de Chevrons: 16

Compactador Vibratório de Solo CS 56B Caterpillar: equipamentos opcionais

Ambiente do Operador	Padrão	Opcional
Plataforma Aberta com Corrimãos/Proteções, Tapete no Chão	OK
Assento Ajustável de Vinil com Console Integrado e Display LCD	OK
Coluna de Direção Ajustável com Porta-copos Integrados	OK
Cinto de Segurança	OK
Tomada de 12 volts	OK
Buzina, Alarme de Ré	OK
Toldo de Aço		OK
Capota ROPS/FOPS		OK
Cabine ROPS/FOPS com Controle Climático		OK
Espelho Interno Retrovisor		OK
Retrovisores Externos		OK
Quebra-sol		OK
Tela Solar Interna na Cabine		OK

Sistema Vibratório	Padrão	Opcional
Tambor Liso	OK
Dupla Amplitude, Frequência Única	OK
Carcaças de Peso Excêntrico Estilo Pod Duplo	OK
Função de Auto Vibração	OK
Raspador Dianteiro de Aço Ajustável	OK
Kit de Concha de Pés Apontados (pads ovais ou quadrados disponíveis)		OK
Lâmina de Nivelamento		OK
Frequência Variável		OK
Raspadores Duplos Ajustáveis de Aço		OK
Raspadores Duplos Ajustáveis de Poliuretano		OK

Trem de força	Padrão	Opcional
Motor Diesel Cat C7.1	OK
Filtro de Ar, Elemento Duplo	OK
Chave de Aceleração de Três Velocidades, Modo Eco e Controle Automático de Velocidade	OK
Bombas de Propelente Duplas; Uma para Acionamento do Tambor, Outra para Eixo Traseiro	OK
Filtro de Combustível, Separador de Água, Bomba de Escorva, Indicador de Água	OK
Radiador Inclinável/Resfriador de Óleo Hidráulico	OK
Sistema de Freio Duplo	OK
Transmissão Hidrostática de Duas Velocidades	OK
Protetor de Transmissão		OK

Tecnologia de Controle de Compactação	Padrão	Opcional
Medir – Potência de Acionamento da Máquina e/ou CMV	OK
Mapear – Mapeamento GNSS SBAS P	OK
Conectar – Comunicação de Máquina para Máquina	OK

Sistema elétrico	Padrão	Opcional
Sistema elétrico 24 volts	OK
Alternador de 100 amperes	OK
Capacidade da Bateria de 750 Ampères para Partidas a Frio	OK
