Catálogo Trator de Esteira Cat® D9R

Descubra o poder e a eficiência do Trator de Esteira Cat® D9R, uma verdadeira máquina de desempenho imbatível da Caterpillar. Essa é uma máquina poderosa e pode melhorar a produção em diversos setores.

Projetado para enfrentar os desafios mais rigorosos na construção pesada e mineração, o D9R combina força bruta, tecnologia avançada e durabilidade incomparável. Com uma máquina como essa, é possível garantir bons resultados no aumento de produtividade.

Leia nosso catálogo completo e veja como este equipamento pode transformar sua operação, proporcionando máxima produtividade com um custo operacional reduzido. Continue a leitura para saber mais com a Superbid.

Mais sobre o Trator de Esteira Cat® D9R

O Catálogo Trator de Esteira Cat® D9R destaca um dos equipamentos mais robustos e versáteis da Caterpillar, projetado para enfrentar os desafios mais exigentes na construção pesada, mineração e outras aplicações industriais.

Este trator de esteira combina potência bruta com tecnologia avançada para oferecer desempenho superior, durabilidade e eficiência operacional, atendendo às necessidades dos operadores que buscam máxima produtividade e baixo custo de operação.

Equipado com um motor de alta potência e um sistema hidráulico eficiente, o Cat® D9R proporciona uma força de tração excepcional e capacidade de manobra em terrenos difíceis. O design ergonômico da cabine e os controles intuitivos garantem conforto e facilidade de operação para o operador, permitindo longas horas de trabalho com menos fadiga.

Em outro modo, o sistema de monitoramento avançado permite a supervisão contínua do desempenho da máquina, facilitando a manutenção preventiva e prolongando a vida útil do equipamento.

O Cat® D9R é também conhecido por sua estrutura robusta e componentes de alta durabilidade, que resistem ao desgaste e às condições adversas de trabalho. O compromisso da Caterpillar com a inovação e a qualidade se reflete em cada aspecto do D9R, desde o chassi reforçado até as lâminas e ripper projetados para trabalhos pesados.

Este catálogo é uma fonte indispensável de informações detalhadas sobre especificações técnicas, recursos e benefícios que fazem do Cat® D9R uma escolha ideal para quem exige desempenho inigualável em um trator de esteira.

Especificações do Trator de Esteiras D9R

Motor

Modelo do Motor: Cat® 3408C
Potência no volante: 302 kW (405 hp)
Potência bruta: 330 kW (443 hp)

Pesos

Peso Operacional: 48.784 kg (107.550 lb)
Peso de Envio: 36.154 kg (79.705 lb)

Características do Trator de Esteiras D9R

Motor

O motor 3408C é robusto e fácil de manter, oferecendo alta subida de torque para melhor capacidade de tração e produtividade.

Transmissão

A transmissão modular e fácil de manter apresenta excelente transferência de torque para os acionamentos finais, maximizando a eficiência e produtividade do trator.

Estação do Operador do Trator de Esteira D9R

A estação do operador do D9R é projetada para conforto e facilidade de operação.

Manutenção e Suporte ao Cliente

A combinação de fácil acesso, componentes modulares e a capacidade de reparo e reconstrução dos revendedores Cat garantem reparos rápidos e tempo de inatividade mínimo.

Projetado para trabalhos exigentes

A construção durável do D9R é feita para condições de trabalho difíceis. Mantém o material em movimento com a confiabilidade e baixos custos operacionais esperados dos tratores Cat®.

Motor

Oferece excelente confiabilidade e durabilidade por anos de serviço.

Motor 3408C DITA

O motor 3408C é comprovado em campo, proporcionando excelente confiabilidade e durabilidade em todas as aplicações.

Alta Subida de Torque

O motor de 18 litros oferece uma alta subida de torque, proporcionando excelente capacidade de tração para mover cargas mais pesadas de forma mais eficiente.

Simplicidade

O motor mecanicamente controlado proporciona facilidade de diagnóstico em áreas remotas onde ferramentas de diagnóstico podem não estar disponíveis.

Durabilidade do Trator de Esteira D9R

Projetado para ser reconstruído repetidamente. Tolerante a diferentes níveis de qualidade de combustível e óleo.

Bloco de Alta Resistência à Tração

O bloco 3408C é fundido em ferro cinzento de alta resistência à tração. A peça única é estabilizada para manter as dimensões internas sob todas as condições de operação.

Cabeçotes de Cilindro de Quatro Válvulas

O motor utiliza duas válvulas de admissão e duas de escape com faces de válvula endurecidas, projetadas para serem recondicionadas. Os rotadores giram as válvulas cerca de três graus a cada elevação para distribuir o desgaste e manter a transferência de calor. As hastes das válvulas são feitas de aço cromado endurecido para proporcionar excelente resistência ao desgaste e ao calor.

Resfriamento do Trator de Esteira D9R

Uma prateleira de resfriamento interna aumenta o fluxo de refrigerante para o topo dos cilindros, prolongando a vida útil dos cilindros e pistões. A estrutura inferior profunda e as costelas internas pesadas adicionam força e rigidez ao bloco.

Virabrequim Forjado em Aço Carbono

O virabrequim é uma peça forjada em aço carbono, totalmente tratada termicamente, superacabada e dinamicamente balanceada.

Sistema de Resfriamento Modular Avançado (AMOCS)

Resfriamento superior nas condições de trabalho mais exigentes.

Sistema de Resfriamento de Duas Passagens

Circula o refrigerante do tanque inferior seccionado para cima através de um lado do elemento de resfriamento e desce pelo outro lado, retornando ao tanque inferior.

Design Modular

Os elementos de resfriamento são módulos de núcleo individuais conectados a um tanque inferior seccionado. Não há tanque superior para remover.

• Com 9 aletas de aço padrão por polegada, a densidade de aletas mais baixa reduz o entupimento.
• Construção de tubo de latão dentro de cada núcleo para melhorar a confiabilidade.
• Configurações opcionais de núcleo estão disponíveis para aplicações de alta temperatura ambiente e/ou alto desgaste.

Fácil Manutenção do Trator de Esteira D9R

A manutenção do AMOCS pode ser realizada sem inclinar a guarda do radiador. Cada módulo de núcleo pode ser substituído individualmente (sem remover o radiador inteiro), economizando custos e tempo de reparo consideráveis.

Proteção Contra Vazamentos

Para reduzir o potencial de vazamentos de refrigerante, os tubos de latão são soldados a um cabeçote grande e espesso, melhorando a resistência da junta tubo-cabeçote. Em condições onde materiais abrasivos podem estar no ar, deve-se usar a grade de proteção contra jatos de areia para evitar danos ao núcleo.

Transmissão

Entrega o desempenho esperado de uma máquina Cat®.

Transmissão Planetária de Potência

A comprovada transmissão planetária de potência da Cat opera com três velocidades à frente e três velocidades à ré. Com este design, muitas engrenagens compartilham a carga enquanto é transferida para os eixos. Em contraste, com uma transmissão de eixo contrabalançado, apenas uma engrenagem carrega a carga.

Controle de Alavanca Única do Trator de Esteira D9R

Uma alavanca controla tanto a velocidade da máquina quanto a direção, reduzindo a fadiga do operador em aplicações exigentes.

Design de Engrenagem Cônica

Engrenagens helicoidais e cônicas espirais reduzem os níveis de som do operador e dos espectadores pelo design, assim como a localização, sendo colocadas dentro da caixa traseira da máquina.

Pacotes de Embreagem Resfriados a Óleo

A transmissão apresenta grandes pacotes de embreagem resfriados a óleo que absorvem eficientemente a energia das mudanças de direção para um desempenho suave da máquina e excelente conforto do operador.

O material de embreagem proprietário F37 estende a vida útil da embreagem, especialmente em aplicações onde manobras extensivas são usadas para manter a produtividade máxima da máquina.

Este material também minimiza a contaminação do óleo da transmissão em comparação com materiais usados em transmissões de outros fabricantes.

Reservatório de Óleo da Transmissão Separado

O cárter de óleo da transmissão é separado dos reservatórios dos acionamentos finais, controlando a contaminação cruzada no caso de falha de qualquer sistema. Isso permite o uso de componentes modulares para maximizar o tempo de atividade ao longo da vida útil do trator.

Direção com Embreagem/Freio

Com a direção de embreagem/freio, as alavancas manuais combinam o desengate da embreagem de direção e a frenagem para cada esteira.

Facilidade de Manutenção do Trator de Esteira D9R

Em termos de manutenção, a transmissão planetária oferece vantagens significativas. O design modular simplifica a remoção e instalação. Como as engrenagens cônicas e os pinhões são fabricados com alta precisão, eles não precisam ser lapidados e ajustados em conjuntos, reduzindo os custos de reparo.

Divisor de Torque

Proporciona eficiência ideal do operador e confiabilidade da linha de transmissão.

Desempenho do Divisor de Torque

Um conversor de torque de estágio único melhorado envia 75% do torque do motor através de um conversor e 25% através de um eixo de transmissão direta para maior eficiência da linha de transmissão e maior multiplicação de torque.

O divisor de torque proporciona melhor eficiência e uma faixa mais ampla de desempenho em escavação de segunda marcha e carregamento de empurradores de scraper.

Eficiência Operacional e Confiabilidade da Linha de Transmissão

O divisor de torque protege a linha de transmissão de choques de torque repentinos e vibrações.

Estator de Roda Livre do Trator de Esteira D9R

Melhora a eficiência do divisor de torque. Durante a operação da máquina sob cargas baixas de barra de tração, o estator é permitido girar para alcançar eficiência máxima. O resultado é uma redução de calor e um aumento na eficiência do combustível.

Principais Benefícios dos Divisores de Torque

• Alta confiabilidade.
• Design comprovado do componente.
• Baixo torque dinâmico.
• Combinação ideal de eficiência do operador e confiabilidade da linha de transmissão.
• Componentes são projetados para absorver toda a potência do motor.
• Alta multiplicação de torque para movimentar cargas pesadas.

Feedback Adicional

Um subproduto menor, mas importante, do divisor de torque é sua tendência a aumentar a carga do motor até o ponto de estol do conversor. Isso fornece ao operador feedback adicional sobre a velocidade do trator e a força de tração.

Estação do Operador

Projetada para conforto e facilidade de operação.

Sistema de Monitoramento do Trator de Esteira D9R

Proporciona ao operador feedback instantâneo sobre a condição dos sistemas operacionais e registra dados de desempenho para ajudar no diagnóstico de problemas. Os medidores monitoram a temperatura do refrigerante do motor, óleo hidráulico, óleo da transmissão e nível de combustível.

O sistema monitora as pressões de operação do motor e da transmissão. Uma luz de aviso e uma buzina ativam em caso de falha do sistema.

Volante e Alavancas de Controle

O operador tem acesso fácil às alavancas de controle e ao volante, que são projetados ergonomicamente para facilidade de operação e conforto do operador.

Assento e Controles Ajustáveis

Os assentos são projetados para proporcionar conforto durante longos períodos de operação. Eles são totalmente ajustáveis e vêm com apoios de braço. As alavancas de controle também são ajustáveis para se adequar ao operador.

Estrutura do Trator de Esteira D9R

Projetada para durabilidade e vida útil prolongada.

Chassi Principal

O chassi principal é construído de aço soldado de seção caixa. Ele resiste a cargas de torção e choque em aplicações de alta demanda. As soldas são feitas para suportar as condições de operação mais difíceis.

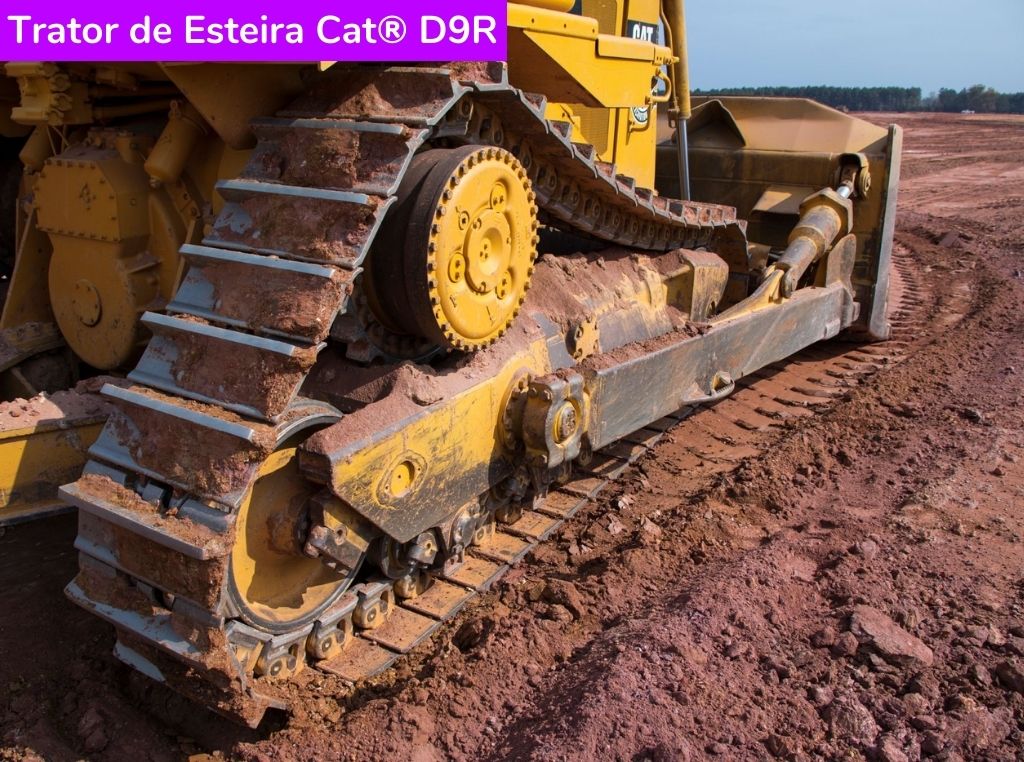

Material Rodante

O material rodante é projetado para maximizar a vida útil do trator. Ele é modular e pode ser substituído com facilidade, o que reduz o tempo de inatividade durante a manutenção.

Ferramentas de Trabalho

Oferece uma variedade de opções de lâminas e ripper para se adaptar às diversas aplicações.

Manutenção do Trator de Esteira D9R

Projetado para facilidade de manutenção com acesso fácil aos componentes principais. Os pontos de manutenção diária são agrupados para simplificar a manutenção de rotina. Isso ajuda a garantir que a máquina seja mantida adequadamente para maximizar sua vida útil e desempenho.

Suporte ao Cliente

Os revendedores Cat oferecem suporte técnico e de manutenção para garantir que a máquina esteja sempre em ótimo estado de funcionamento.

Especificações do Trator de Esteira D9R

Motor

• Modelo: Cat® 3408C DITA
• Potência no Volante: 302 kW (405 hp)
• Potência Bruta: 330 kW (443 hp)
• Diâmetro Interno: 137 mm
• Curso: 152 mm
• Cilindrada: 18,0 L

Transmissão do Trator de Esteira D9R

• Velocidades: 3 à frente, 3 à ré
• Tipo: Planetária de potência

Pesos

• Operacional: 48.784 kg
• Envio: 36.154 kg

Capacidades do Trator de Esteira D9R

• Sistema de Resfriamento: 151,5 L
• Tanque de Combustível: 719,2 L
• Cárter do Motor: 59,5 L
• Sistema Hidráulico: 167,5 L
• Transmissão: 153,6 L
• Direção: 94,6 L
• Armazenagem do Freio: 45,6 L

Dimensões

• Comprimento: 6.245 mm
• Largura: 3.736 mm
• Altura: 3.922 mm

Equipamento Padrão do Trator de Esteira D9R

• Motor 3408C DITA
• Sistema de resfriamento modular avançado
• Transmissão planetária de potência
• Estação do operador ergonomicamente projetada
• Sistema de monitoramento
• Assento ajustável

Equipamento Opcional do Trator de Esteira D9R

• Lâminas de várias configurações
• Rippers de várias configurações
• Configurações de material rodante para diferentes condições de solo

Notas

• A potência líquida anunciada é a potência disponível no volante quando o motor está equipado com ventilador, filtro de ar, silencioso e alternador.
• A potência bruta é a potência do motor sem acessórios, como ventilador, filtro de ar, silencioso e alternador.
