Catálogo Dragline 8000 Caterpillar
A Dragline 8000 Caterpillar é uma das maiores escavadeiras de arrasto do mundo, com capacidade de caçamba de até 34 m³ e lança de 96 metros. Projetada para mineração em larga escala, oferece alto desempenho, menor consumo de energia e custo por tonelada reduzido, sendo ideal para operações que exigem força, alcance e eficiência.
Projetada para enfrentar os desafios extremos da mineração moderna, a Dragline 8000 Caterpillar é uma das maiores e mais eficientes escavadeiras de arrasto do mundo.
Combinando força bruta, engenharia de precisão e tecnologias de ponta, essa gigante da mineração oferece o menor custo por tonelada na remoção de sobrecarga — tudo isso com menor consumo de energia e menos impacto ambiental.
Com uma capacidade de caçamba entre 24 e 34 m³ e lança de até 101 metros, a Dragline 8000 foi criada para operações de longa duração, oferecendo alta produtividade, confiabilidade e facilidade de manutenção. Seus sistemas elétricos modernos, cabine ergonômica e estrutura modular reforçam o compromisso da Caterpillar com a eficiência operacional e a segurança do operador.
Ideal para operações de grande escala em minas de carvão e outras aplicações de extração pesada, a Cat 8000 é a escolha certa para quem busca robustez, rendimento constante e suporte pós-venda de nível mundial.
Especificações da Dragline 8000 Caterpillar
Pesos
Lança de 76,2 m (250 pés)
- Peso líquido (doméstico), com caçamba: 1.451.000 kg (3.200.000 lb)
- Peso operacional, com caçamba: 1.751.000 kg (3.860.000 lb)
- Contrapeso: 300.000 kg (660.000 lb) — fornecido pelo cliente
Lança de 83,8 m (275 pés)
- Peso líquido (doméstico), com caçamba: 1.474.000 kg (3.250.000 lb)
- Peso operacional, com caçamba: 1.792.000 kg (3.950.000 lb)
- Contrapeso: 318.000 kg (700.000 lb) — fornecido pelo cliente
Lança de 96 m (315 pés)
- Peso líquido (doméstico), com caçamba: 1.587.573 kg (3.500.000 lb)
- Peso operacional, com caçamba: 1.973.127 kg (4.350.000 lb)
- Contrapeso: 385.554 kg (850.000 lb) — fornecido pelo cliente
Os requisitos de contrapeso e peso líquido da máquina variam de acordo com o comprimento da lança e a carga suspensa nominal. O peso de envio pode variar em ±5%.
Base – Diâmetro de 15,24 m (50 pés)
- Diâmetro externo: 15,24 m (50 pés)
- Área de apoio: 182,37 m² (1.963 ft²)
- Diâmetro do trilho circular: 15,24 m (50 pés)
- Diâmetro médio dos roletes: 254 mm (10 pol)
- Diâmetro do engrenamento de giro: 12,95 m (42 pés 6 pol)
Base – Diâmetro de 15,6 m (51 pés)
- Diâmetro externo: 15,6 m (51 pés)
- Área de apoio: 189,8 m² (2.043 ft²)
- Diâmetro do trilho circular: 15,24 m (50 pés)
- Diâmetro médio dos roletes: 260 mm (10,25 pol)
- Diâmetro do engrenamento de giro: 12,95 m (42 pés 6 pol)
Sistema de Caminhada – Base de 15,24 m (50 pés)
- Largura × Comprimento do sapato: 2,7 m × 14,6 m (9 ft × 48 ft)
- Área total de apoio: 80,3 m² (864 ft²)
- Largura total sobre os sapatos: 21,6 m (71 ft)
- Comprimento do passo (aproximado): 2,1 m (7 ft)
Sistema de Caminhada – Base de 15,6 m (51 pés)
- Largura × Comprimento do sapato: 2,7 m × 16,8 m (9 ft × 55 ft)
- Área total de apoio: 92 m² (990 ft²)
- Largura total sobre os sapatos: 21,6 m (71 ft)
- Comprimento do passo (aproximado): 2,1 m (7 ft)
Sistema Elétrico – Base de 15,24 m (50 pés)
- Motores de içamento (Hoist): 2 × 1.230 kW (2 × 1.650 hp)
- Motores de arrasto (Drag): 2 × 1.230 kW (2 × 1.650 hp)
- Motores de giro (Swing): 2 × 477 kW (2 × 640 hp)
- Motores de caminhada (Walking): eixo comum acoplado a um dos motores de arrasto
Sistema Elétrico – Base de 15,6 m (51 pés)
- Motores de içamento (Hoist): 2 × 1.230 kW (2 × 1.650 hp)
- Motores de arrasto (Drag): 2 × 1.230 kW (2 × 1.650 hp)
- Motores de giro (Swing): 4 × 373 kW (4 × 500 hp)
- Motores de caminhada (Walking): eixo comum acoplado a um dos motores de arrasto
Estrutura Giratória – Base de 15,24 m (50 pés)
- Estrutura superior da máquina (largura × comprimento): 13,1 m × 22,9 m (43 ft × 75 ft)
- Profundidade da viga: 2,0 m (6 ft 8 in)
Estrutura Giratória – Base de 15,6 m (51 pés)
- Estrutura superior da máquina (largura × comprimento): 13,1 m × 23,39 m (43 ft × 76 ft 9 in)
- Profundidade da viga: 2,0 m (6 ft 8 in)

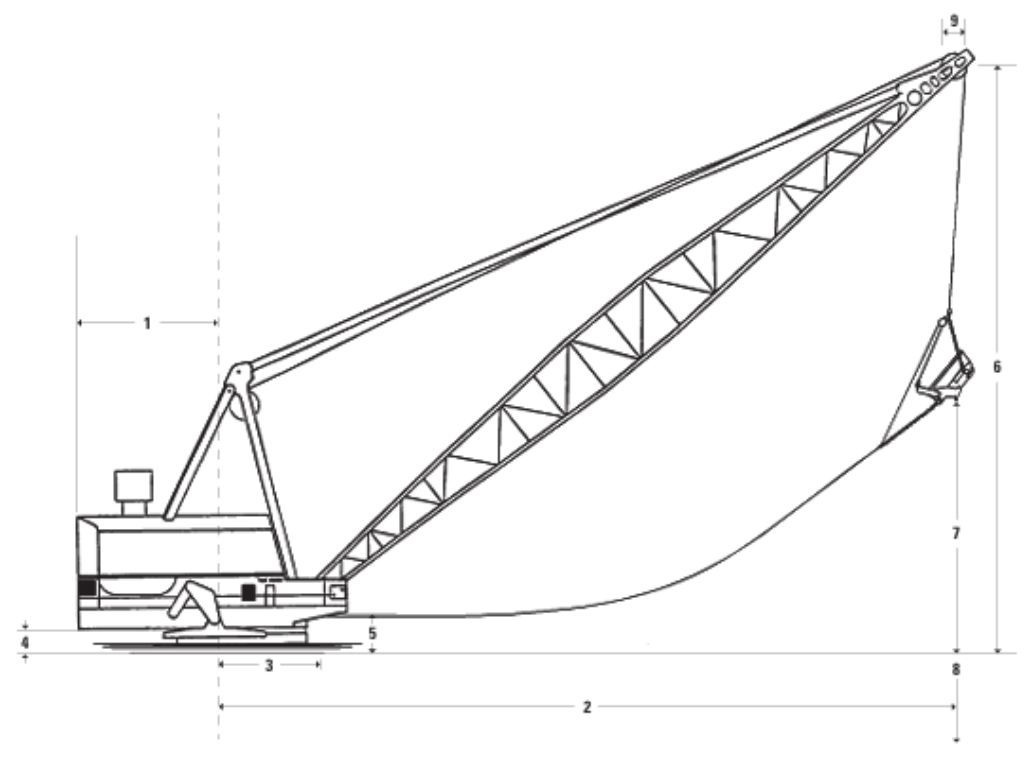

Vista Lateral da Dragline 8000
A página apresenta uma ilustração técnica lateral da Dragline 8000 com os principais pontos dimensionais numerados:
- Ponto mais alto da lança
- Altura da lança até a articulação
- Altura até a caçamba na posição mais elevada
- Raio máximo de trabalho
- Raio de descarga da caçamba
- Altura do piso à estrutura giratória
- Comprimento total da base de apoio
- Largura da base / estrutura
Dimensões da Máquina por Comprimento da Lança Dragline 8000 Caterpillar
| Dimensão | Lança de 76,2 m (250 pés) | Lança de 83,8 m (275 pés) | Lança de 96 m (315 pés) |
| Altura total (lança vertical) | 77,1 m (253 ft) | 84,4 m (277 ft) | 96,5 m (316,5 ft) |
| Alcance total (horizontal) | 79,9 m (262 ft) | 87,5 m (287 ft) | 101 m (331 ft) |
| Altura até a articulação da lança | 24,7 m (81 ft) | 24,7 m (81 ft) | 25,9 m (85 ft) |
| Raio de descarga máximo | 66,8 m (219 ft) | 73,1 m (240 ft) | 84,4 m (277 ft) |
| Profundidade de escavação máxima | 40,8 m (134 ft) | 44,5 m (146 ft) | 51,5 m (169 ft) |
| Altura de descarga máxima | 41,2 m (135 ft) | 44,8 m (147 ft) | 51,8 m (170 ft) |
| Capacidade típica da caçamba | 24–30 m³ (31–39 yd³) | 27–32 m³ (35–42 yd³) | 30–34 m³ (39–44 yd³) |
Valores estimados com base em configurações típicas. A altura e alcance podem variar dependendo do ângulo da lança e do tipo de terreno.
Esses dados são essenciais para operadores e engenheiros avaliarem o melhor arranjo para aplicações específicas de escavação, considerando profundidade, alcance e produtividade.
Com sua impressionante capacidade de carga, alcance estendido e eficiência energética, a Dragline 8000 Caterpillar é sinônimo de produtividade em larga escala para operações de mineração.
Desenvolvida para entregar performance contínua em ambientes extremos, ela reúne engenharia robusta, tecnologia de ponta e suporte confiável da Caterpillar para oferecer o melhor custo-benefício na remoção de sobrecarga.
Seja qual for o desafio, a Dragline 8000 Caterpillar responde com potência, precisão e durabilidade.
