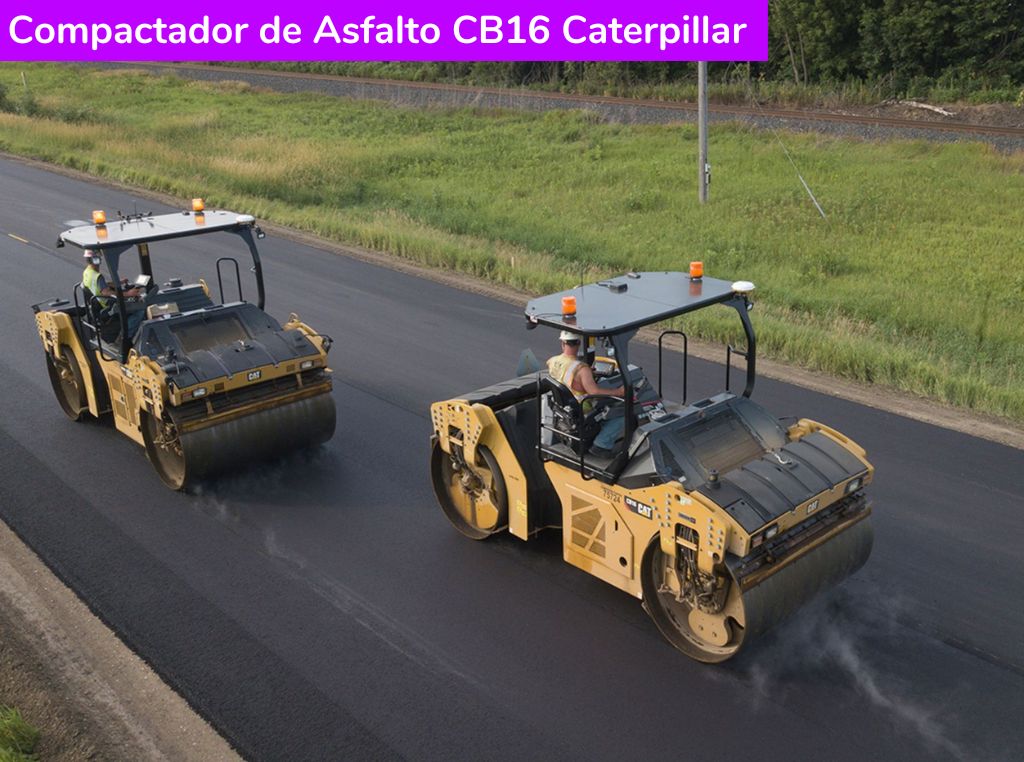

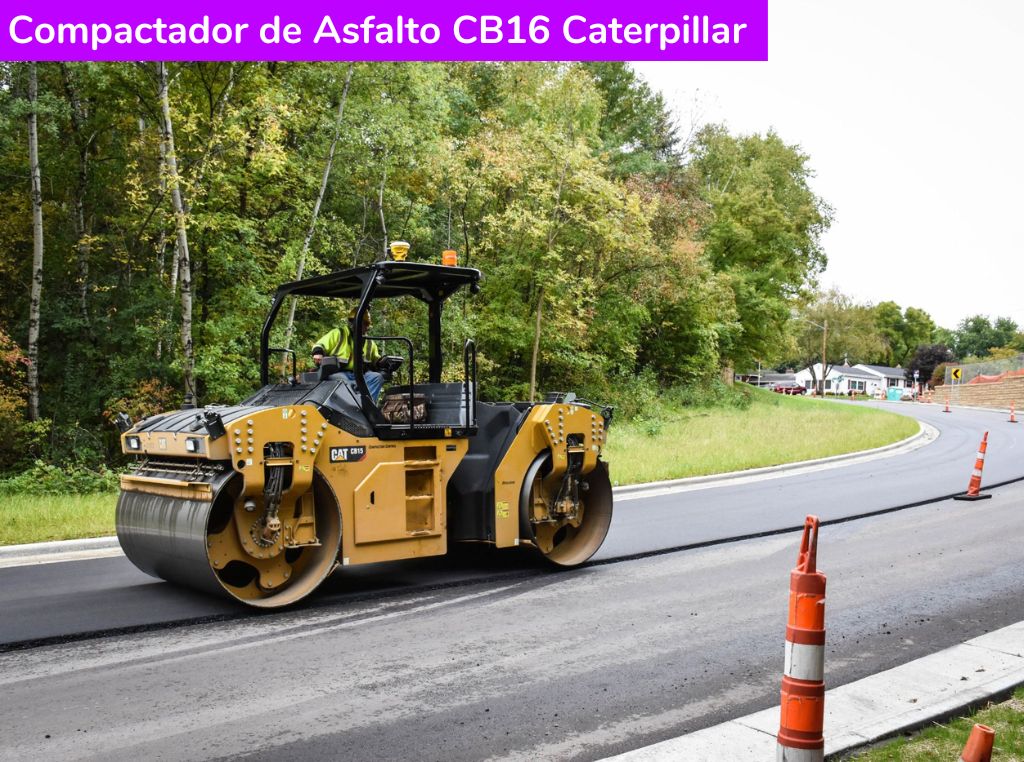

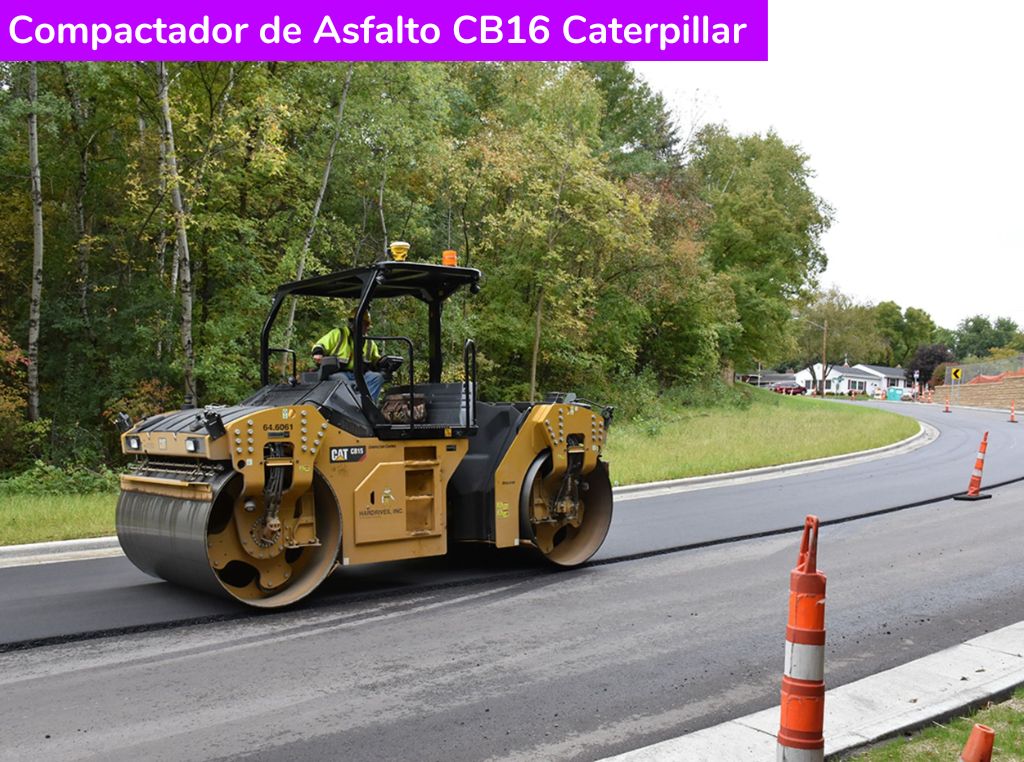

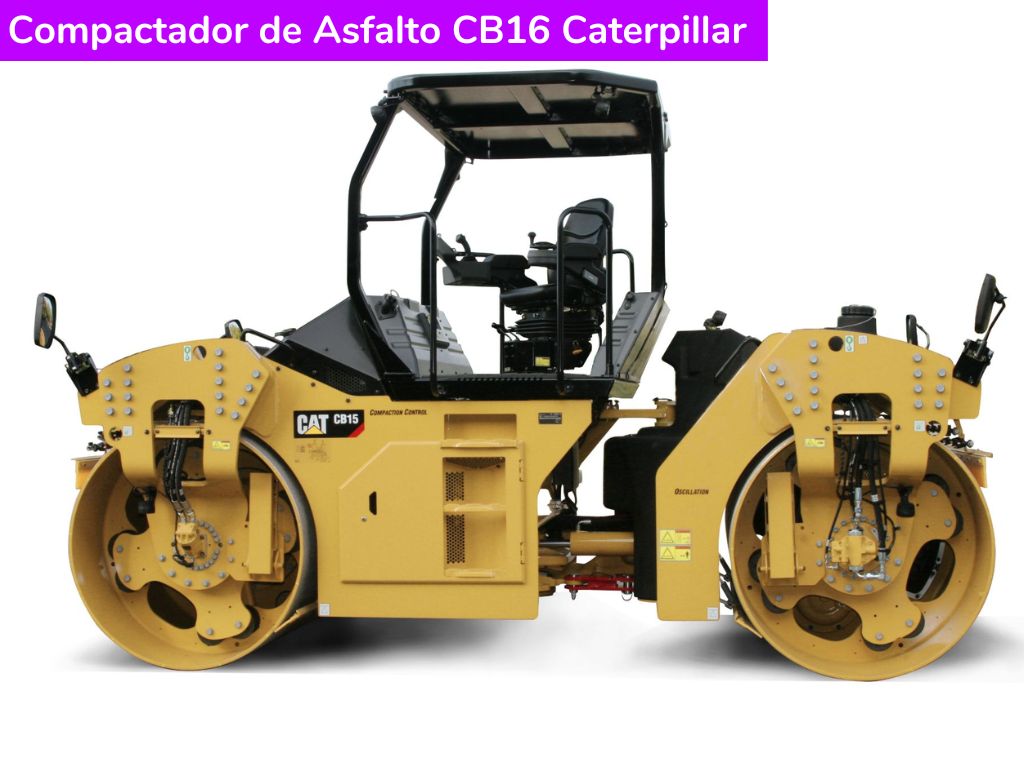

Catálogo Compactador de Asfalto CB16 Caterpillar

O Catálogo do Compactador de Asfalto CB16 da Caterpillar apresenta uma visão abrangente deste avançado equipamento de pavimentação projetado para maximizar a eficiência e a qualidade do trabalho em projetos de construção.

A Superbid Exchange trouxe para você que está procurando por uma máquina como essa, o catálogo completo para entender mais sobre as especificações que ela carrega e como ela pode ser um grande diferencial em seus equipamentos.

Continue a leitura para saber mais sobre o Compactador de Asfalto CB16 Caterpillar com quem mais entende do assunto.

Introdução ao Compactador de Asfalto CB16 Caterpillar

O Catálogo do Compactador de Asfalto Cat® CB16 da Caterpillar oferece uma análise detalhada de um dos equipamentos mais avançados e eficientes para projetos de pavimentação.

O CB16 é equipado com o motor Cat® C4.4, fornecendo 106 kW (142 hp) de potência e atendendo aos rigorosos padrões de emissões globais, como o EPA Tier 4 Final dos EUA e o Estágio V da UE, garantindo uma operação eficiente e ecologicamente responsável.

Este compactador é projetado para otimizar a compactação do asfalto, oferecendo uma combinação única de tecnologias avançadas e características de design que aumentam a produtividade e a qualidade do trabalho.

Entre os destaques, está o inovador sistema de direção por volante, que proporciona controle preciso e excelente visibilidade, facilitando a operação em diferentes condições de trabalho. O CB16 inclui também o modo Eco, que ajusta automaticamente a velocidade do motor conforme a carga, resultando em até 10% de economia de combustível e menores níveis de ruído.

O CB16 é equipado com sistemas vibratórios versáteis, incluindo o sistema de cinco amplitudes e o sistema vibratório Versa Vibe™, que permitem configurações adaptáveis para diversas espessuras de camadas e tipos de mistura.

A vibração oscilatória no tambor traseiro, combinada com a vibração vertical padrão no tambor dianteiro, proporciona desempenho superior e versatilidade, enquanto o controle de compactação avançado, com mapeamento de temperatura e contagem de passagens, garante resultados consistentes e de alta qualidade.

Além disso, o CB16 é projetado para facilitar a manutenção e operação, com acesso fácil aos componentes essenciais e um sistema de tripla filtração que previne obstruções. A máquina também inclui um kit opcional de proteção contra congelamento para operação em climas frios, e opções de visibilidade aprimorada, como assento giratório de 360º e iluminação LED, que aumentam a segurança e a eficiência no local de trabalho.

O catálogo do Compactador de Asfalto Cat® CB16 detalha todas as especificações técnicas, funcionalidades e benefícios deste equipamento, demonstrando por que ele é a escolha ideal para profissionais que buscam excelência em compactação de asfalto. Com o CB16, a Caterpillar continua a liderar a indústria, oferecendo soluções inovadoras que atendem às necessidades dos projetos de pavimentação mais exigentes.

Especificações do Compactador de Asfalto CB16 Caterpillar

Para entender melhor as características do Compactador de Asfalto CB16 Caterpillar, trouxemos aqui as especificações para você. Confira.

Fácil de Operar, Simples de Aprender

• A tecnologia inovadora de direção por volante oferece controle preciso e boa visibilidade à frente.
• Ative facilmente o sistema vibratório, o sistema de pulverização de água e o deslocamento do tambor com a alavanca de propulsão multifuncional.
• As funções da máquina com indicadores LED foram agrupadas de forma independente para controle simplificado e ativação rápida.
• Acesso duplo em máquinas ROPS/Canopy proporciona flexibilidade para operadores montarem e desmontarem a máquina (apenas nos EUA e Canadá).

Melhor Economia de Combustível

• Obtenha até 10% de melhor economia de combustível com o motor Cat® C4.4 e modo Eco padrão.
• O motor C4.4 fornece 106 kW (142 hp) de potência e atende às emissões finais Tier 4 da EPA dos EUA e estágio V da UE.
• O design exclusivo do modo Eco modifica a velocidade do motor com base nos requisitos de carga; a vibração de alta amplitude utiliza maior velocidade do motor, enquanto a rolagem estática conserva combustível e opera em baixa velocidade do motor com níveis de som ainda mais baixos.

Configuração Fácil do Sistema Vibratório Compactador de Asfalto CB16

• O sistema de cinco amplitudes utiliza uma frequência única com cinco amplitudes distintas que proporcionam excelente desempenho em camadas espessas e projetos de mistura rígida.
• O sistema vibratório Versa Vibe™ cria uma máquina 2 em 1 com quatro amplitudes e duas frequências; duas configurações para golpes mais leves e maiores velocidades de trabalho em camadas finas; e duas configurações para golpes mais pesados e velocidades mais lentas em camadas espessas e projetos de mistura desafiadores.
• O sistema vibratório de 2 amplitudes/2 frequências otimiza automaticamente amplitude e frequência com um único interruptor para operação simples em camadas finas/espessas.
• Alcance metas de compactação com controle automático de velocidade; indicadores verdes ajudam a garantir que a velocidade de deslocamento corresponde ao espaçamento correto do impacto.

Opções de Compactação Incluem Oscilação

• A vibração oscilatória no tambor traseiro combinada com a vibração vertical padrão no tambor dianteiro oferece desempenho e versatilidade.
• O sistema de oscilação utiliza a tecnologia comprovada de peso excêntrico em estilo cápsula desenvolvida pela Caterpillar.
• O intervalo de serviço de 2 anos/2000 horas ajuda a maximizar o tempo de atividade e a limitar os custos de manutenção.
• A correia de transmissão de potência durável oferece 2 vezes a capacidade de carga dos sistemas de correia dentada, levando a uma vida útil prolongada.
• As conchas de tambor padrão oferecem vida útil excepcionalmente longa em uma variedade de projetos de mistura e proporcionam textura, densidade e suavidade excepcionais.

Garantia de Cobertura de Mat com Controle de Compactação

• A contagem de passagens e o mapeamento de temperatura combinam sensores de temperatura infravermelhos com mapeamento GPS para manter o operador informado sobre as temperaturas atuais do asfalto, posição da máquina, contagem de passagens e cobertura da camada.
• O Valor do Medidor de Compactação (CMV) utiliza um acelerômetro montado no tambor para medir a rigidez combinada da camada de asfalto, camada de base e camada sub-base para indicar a qualidade da estrutura da estrada sob a superfície.
• A comunicação de máquina para máquina ajuda a manter os padrões de rolagem sincronizados compartilhando dados mapeados, como CMV, mapeamento de temperatura e contagem de passagens entre várias máquinas.

Prevenção de Acúmulo e Manutenção das Superfícies dos Tambores Úmidas

• O tanque de água de alta capacidade proporciona longa duração entre os preenchimentos.
• As bombas de água duplas fornecem capacidade de reserva e alternam com a direção de deslocamento para maximizar a vida útil do serviço.
• A tripla filtração evita obstruções com filtros localizados no ponto de preenchimento, bombas de água e bicos pulverizadores.
• O kit integrado de proteção contra congelamento (opcional) oferece proteção em temperaturas frias quando a máquina não está em uso.

Aumente o Desempenho com Visibilidade Aprimorada

• Otimize as linhas de visão com a opção de assento giratório 360º; sempre em frente à direção do deslocamento.
• A iluminação LED oferece excelente iluminação do local de trabalho enquanto conserva energia.
• A opção de iluminação noturna proporciona iluminação adicional para o ROPS/Cab, bordas dos tambores e superfícies dos tambores.

Product Link™

• Tome decisões oportunas e baseadas em fatos para maximizar a eficiência, melhorar a produtividade e reduzir os custos de posse e operação.
• Acompanhe facilmente a localização, horas da máquina, uso de combustível e tempo de inatividade.
• Os códigos de diagnóstico estão disponíveis através de aplicativos web online.
• A atualização remota funciona conforme sua programação para garantir que o software da sua máquina esteja atualizado para desempenho ideal.

Especificações Técnicas

Trem de Força

• Modelo do Motor: Cat C4.4
• Potência Nominal @ 2400 rpm: 106 kW (142 hp)
• Emissões Globais: EPA Tier 4 Final dos EUA, EPA Tier 3 dos EUA, UE Estágio IIIA e China Estágio III
• Velocidade – Operação: 0-7 km/h (0-4 mph)
• Velocidade – Viagem: 13 km/h (0-8 mph)
• Capacidade de Subida: 30%

Peso da Máquina Compactador de Asfalto CB16

• Peso Operacional – ROPS: 14 488 kg (31,941 lb)
• Peso Máximo – ROPS: 15 538 kg (34,255 lb)
• Carga Linear Estática – ROPS: 36 kg/cm (204 lb/in)
• Peso Operacional – Cab: 14 950 kg (32,959 lb)
• Peso Máximo – Cab: 15 600 kg (34,392 lb)
• Carga Linear Estática – Cab: 37 kg/cm (205 lb/in)
• Os pesos operacionais são aproximados e incluem ROPS, Cab, refrigerante, lubrificantes, tanque de combustível cheio, 50% de água e operador de 75 kg (165 lb).

Capacidades de Reabastecimento de Serviço

• Tanque de Combustível: 250 L (66 gal)
• Tanque de Pulverização de Água: 1000 L (264 gal)
• Sistema de Arrefecimento: 21 L (5.5 gal)
• Óleo do Motor: 8.1 L (2.1 gal)
• Tanque Hidráulico: 36 L (9.5 gal)
• Tanque DEF: 7.9 L (2 gal)

Dimensões

• Comprimento Total: 4740 mm (15′ 6″)
• Largura Total: 2325 mm (7′ 8″)
• Largura do Tambor: 2130 mm (84″)
• Deslocamento do Tambor: 170 mm (6″)
• Espessura da Casca do Tambor: 20 mm (0.79″)
• Diâmetro do Tambor: 1300 mm (51″)
• Altura no ROPS/FOPS: 3068 mm (10′)
• Altura na Cab: 3068 mm (10′)
• Distância entre Eixos: 3450 mm (11′ 3″)
• Altura do Solo: 292 mm (11.5″)
• Altura da Calçada: 723 mm (28″)

Sistemas Vibratórios Compactador de Asfalto CB16

• Versa Vibe™
  • Frequência – HZ (vpm): 42 (2520)
  • Amplitude – mm (in): Configuração do Tambor H: 0.67 (0.030); Configuração do Tambor L: 0.57 (0.026)
  • Força Centrífuga – kN (lbf): Configuração do Tambor H: 88.8 (19,963); Configuração do Tambor L: 75.4 (16,950)
  • Frequência – HZ (vpm): 63.3 (3800)
  • Amplitude – mm (in): Configuração do Tambor H: 0.34 (0.016); Configuração do Tambor L: 0.26 (0.012)
  • Força Centrífuga – kN (lbf): Configuração do Tambor H: 103.3 (23,222); Configuração do Tambor L: 77.5 (17,422)
• Oscilação – Tambor Traseiro
  • Frequência – HZ (vpm): 40 (2400)
  • Amplitude – mm (in): 1.29 (0.051)

• 5-Amplitude
  • Frequência – HZ (vpm): 42 (2520)
  • Amplitude – mm (in): Alta: 1.03 (0.041); Média-Alta: 0.95 (0.037); Média: 0.83 (0.033); Média-Baixa: 0.65 (0.026); Baixa: 0.41 (0.016)
  • Força Centrífuga – kN (lbF): Alta: 138 (31,069); Baixa: 55.2 (12,409)
• 2-Amplitude, 2-Frequência (Não disponível nos EUA ou Canadá)
  • Frequência – HZ (vpm): 42 (2520)
  • Amplitude – mm (in): 0.76 (0.030)
  • Força Centrífuga – kN (lbF): 87.2 (19,603)
  • Frequência – HZ (vpm): 63.3 (3800)
  • Amplitude – mm (in): 0.29 (0.011)
  • Força Centrífuga – kN (lbF): 76.3 (17,152)
